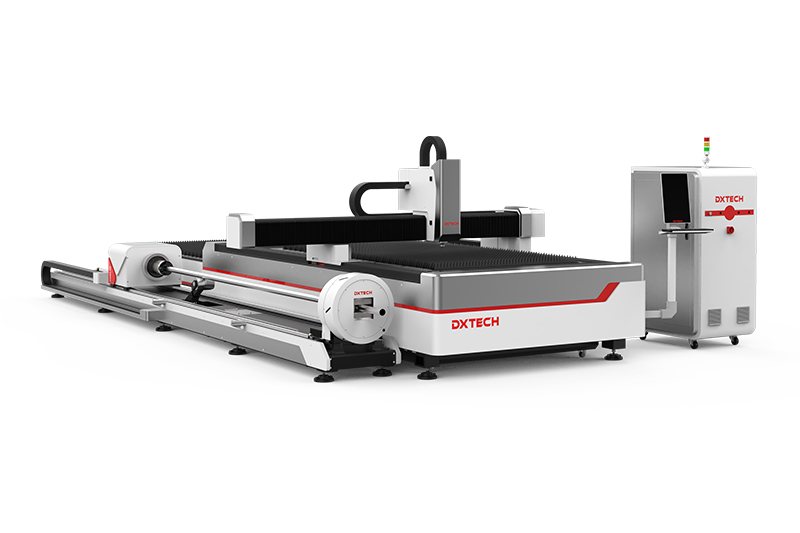

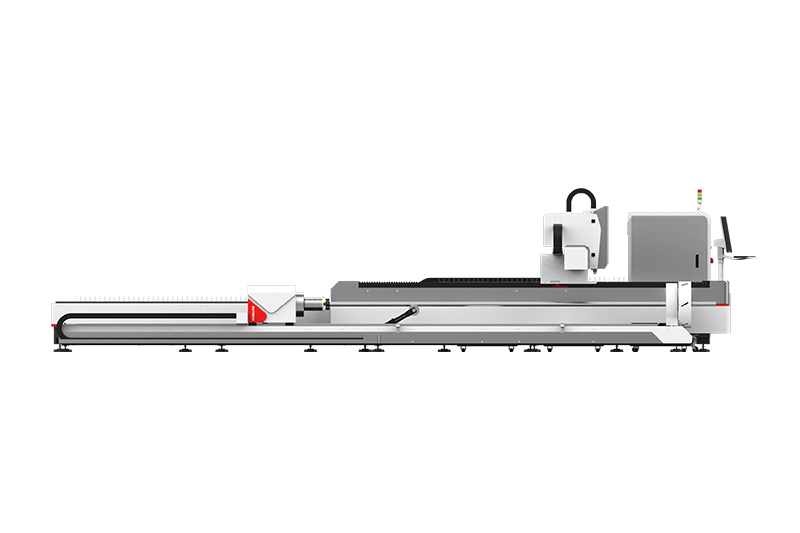

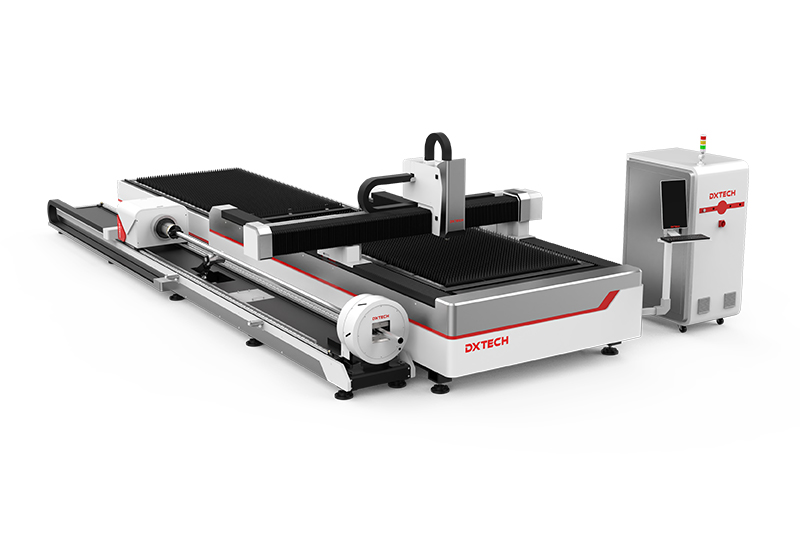

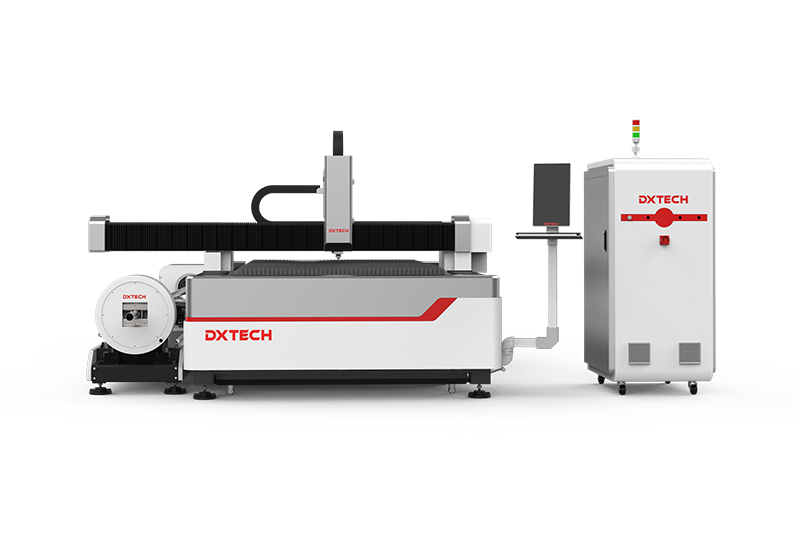

Machine de découpe laser à fibre pour tubes et plaques à plate-forme d’échange série EPT avec culbuteur
Price :
$39,000.00 /Set
Price Range :
$30,000.00 – $71,000.00
La machine de découpe laser pour tôles et tubes de table d’échange EPT-Series peut traiter à la fois des tôles et des tubes. Son amélioration est qu’il a un châssis indépendant, une console en porte-à-faux séparée, et ce type de machine de découpe laser est le choix le plus économique pour les utilisateurs avec de nombreuses fonctions. Avec la plate-forme d’échange adoptée, l’efficacité du traitement est grandement améliorée et les utilisateurs n’ont pas besoin d’attendre.
Vidéo sur les machines CNC laser
Avantages de la plaque de plate-forme d'échange et de la machine de découpe laser à double usage pour tubes
1.Une machine à deux fins
La fonction à double usage permet d’économiser à la fois des coûts et de l’espace. Il peut non seulement traiter des tôles, mais également divers tubes métalliques, ce qui améliore considérablement l’efficacité du travail.
2. Système intégré de dépoussiérage à grand volume d’air.
3. La plate-forme d’échange 10s rend le chargement et le déchargement plus pratiques et plus efficaces.
4. Le lit en acier solide pour garder la machine pendant 20 ans sans distorsion.
5. La poutre en aluminium d’aviation permet à la machine d’avoir une vitesse de fonctionnement plus élevée.
Mandrin pneumatique double entièrement automatique
1) L’ouverture du mandrin en un clic et le centrage automatique réduiront le temps d’attente pour le chargement et le déchargement.
2) Pince ouverte pneumatique : avec une force de serrage importante et constante, le tuyau lourd n’est pas lâche ou glissé, ce qui garantit la précision de coupe.
3) Le cadre de support spécial peut éviter la déformation par affaissement du tuyau, améliorer la précision de coupe et prolonger la durée de vie du mandrin.
Échange automatique de plate-forme
Adopte le système d’échange automatique à double plate-forme avec un temps d’échange de plate-forme de 20 à 25 secondes, ce qui améliore considérablement l’efficacité du travail.
Lit de soudage de tubes en acier au carbone à paroi épaisse
Adoptant un lit de soudage en acier au carbone de haute qualité, il est plus stable et durable. La machine-outil à haute résistance adopte un traitement de recuit anti-stress à 600 ℃, qui présente une forte rigidité structurelle, une petite déformation et de faibles vibrations pour assurer la précision de coupe.
Poutre aluminium aviation
1) Il présente les caractéristiques de résistance à la corrosion, de légèreté et de rigidité élevée, ce qui garantit un mouvement à grande vitesse pendant le traitement au laser.
2) Il a des performances dynamiques parfaites, telles que l’anti-distorsion, l’anti-renversement, l’anti-déformation, etc., assurant une plus grande précision de coupe.
Tête laser à mise au point intelligente
Refroidissement:
La lentille de collimation et le groupe de lentilles de mise au point sont des accessoires de refroidissement. En outre, la buse de flux d’air de refroidissement est ajoutée, ce qui protège efficacement la buse et la céramique et prolonge le temps de travail.
Chasing aperture:
Grâce à l’ouverture de 35 mm, l’interférence de la lumière parasite est efficacement réduite.
Mise au point automatique :
Sans interférence humaine, la vitesse de mise au point peut atteindre 10 m/min et la répétabilité est d’environ 50 microns.
Paramètres techniques
| Model | DXTECH-1530EPT | DXTECH-1540EPT | DXTECH-1560EPT | DXTECH-2040EPT | DXTECH-2060EPT |
| Working area (mm) | 1515*3030 | 1515*4040 | 1515*6050 | 2020*4040 | 2020*6060 |
| Worktable bearing capacity | 1500kg | 1300kg | 1300kg | 2000kg | 2000kg |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Max. exchange time | 18s | 21s | 21s | 22s | 35s |
| Max. acceleration | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
| Laser power | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW |
| Laser | Multiple options | Multiple options | Multiple options | Multiple options | Multiple options |
| Machine bed | tube welding bed/sheet welding bed | tube welding bed/sheet welding bed | tube welding bed/sheet welding bed | tube welding bed/sheet welding bed | tube welding bed/sheet welding bed |
| Max. running speed | 140m/min | 140m/min | 140m/min | 140m/min | 140m/min |
Application
Les machines de découpe laser pour tôles et tubes intègrent deux fonctions dans une seule machine, ce qui réduit considérablement les coûts, améliore l’efficacité du travail et économise de l’espace. Il peut couper à la fois des tôles et divers tubes et tuyaux métalliques. En termes de matériaux, la machine de découpe laser pour tôles et tubes peut découper l’acier, l’acier au carbone, l’acier inoxydable, l’aluminium, le cuivre, le laiton, le nickel et leurs alliages.
